此木製作所では、昨今のモータコアの試作に対する要望に、

1、「試作一貫生産」

2、「柔軟な社内体制」

3、「短納期」

の3つ体制を整えております。

  • ワイヤー放電加工機

    三菱電機(株)製
    ワイヤー放電加工機 MV2400R

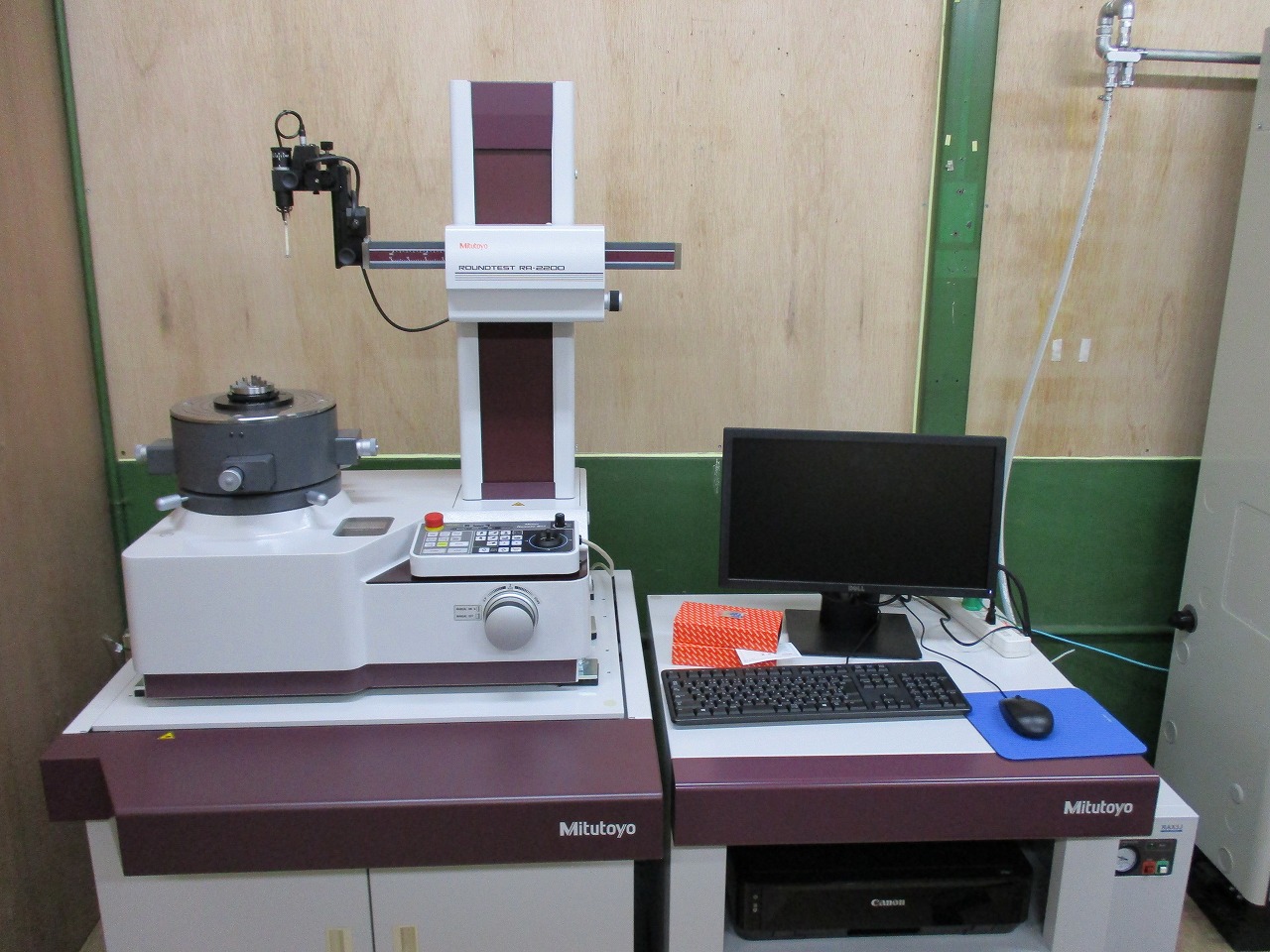

  • 真円度円筒度測定機

    (株)ミツトヨ製
    真円度・円筒形状測定器 RA-2200

2016年に三菱電機(株)のワイヤーカット放電加工機MV2400Rを導入し、小型製品の比較的数量の多い試作(50個程度)や、大型品(Φ200mm以上)についての新しい工法を確立し、これにより、これまでよりも、高い試作体制を整えることができました。
また、同時に導入した(株)ミツトヨ製 真円度・円筒形状測定機RA-2200を活用し、提供可能な測定データの情報量も増加し、より一層の顧客サービスの向上を図っています。

1. 試作一貫生産

此木製作所では、下記の3つの加工方法を用いて製作します。

1. 試作金型製作、およびプレス積層加工品
2. ワイヤーカット製作品
3. レーザー加工製作品


これらの技法を巧みに使い分け、お客様に最善のご提案をしています。
これにより、多くのお客様のご要望に柔軟に対応し、「満足」をいただいております。

1. 試作金型製作及びプレス積層加工

  • ■ 金型製作からプレス加工まで、社内で対応します!材料調達から納品まで一貫して行いますので、手間いらずで、低コスト!
    ■ QDCシステムによる効率化を図ることで、短納期化・原価低減が実現!
    ■ 積層のカシメは、V形・丸形いずれもOK!
  • 製作日数(目安):3~4週間
  • プレス積層事例

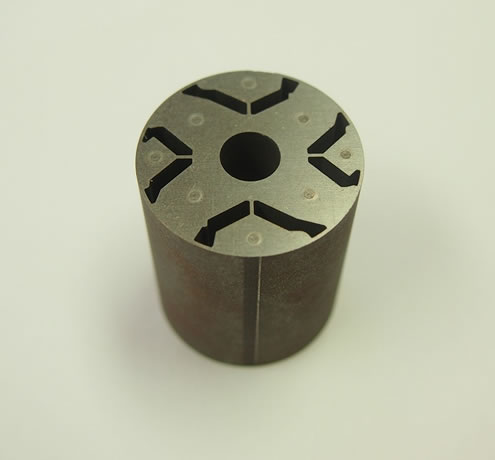

    プレス積層事例

    材 質: 35H250
    サイズ: φ60
    厚み: 70 mm
    加工法: プレス
    特 徴: 簡易金型によるカシメ積層

2. ワイヤーカット製作品

  • ■ 高精度のワイヤーカット技術、社内一貫生産体制で短納期!お客様のわがままにお応えします!
    ■ 数が増えた場合には、異なった制作方法をご提案させていただき、お客様のコストに合った製作をして参ります。
  • 製作日数(目安):7~10日間
  • ワイヤーカット製作事例

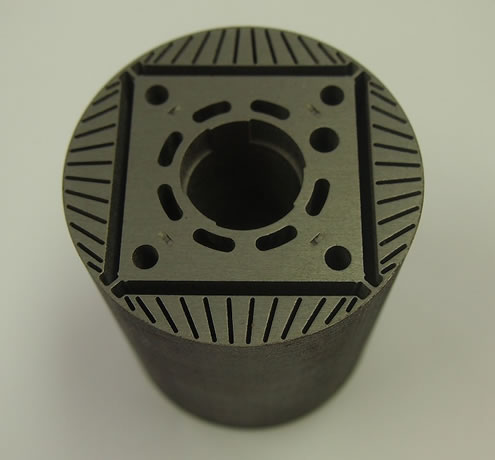

    ワイヤーカット製作事例

    材 質: 35H440
    サイズ: φ30
    厚み: 40 mm
    加工法: ワイヤーカット加工
    特 徴: ピンカシメ積層





  • ワイヤーカット製作事例

    ワイヤーカット製作事例

    材 質: 電磁鋼板
    サイズ: φ260
    厚み: 100 mm
    加工法: ピン固定、ワイヤーカット加工
    特 徴: 大型ステー加工
  • 新工法+導入機械で大型のトライ品を試作しました。
    従来は機械の制約があり外径φ200mmが限界でしたが、ものづくり補助金の事業による新設備の導入で外径φ260mmの製作が成功しました。これまで対応できなかった自動車業界向けの大型品も製作可能となりました。

3. レーザー加工製作品

  • ワイヤーカット加工の際、積層ずれを防ぐために極小径のピンでカシメます。
    サイズが小さな製品の場合には目立ってしまうことも…
    そんな時はレーザー加工+溶接にお任せあれ!
  • 製作日数(目安):7~10日間
  • ワイヤーカット製作事例

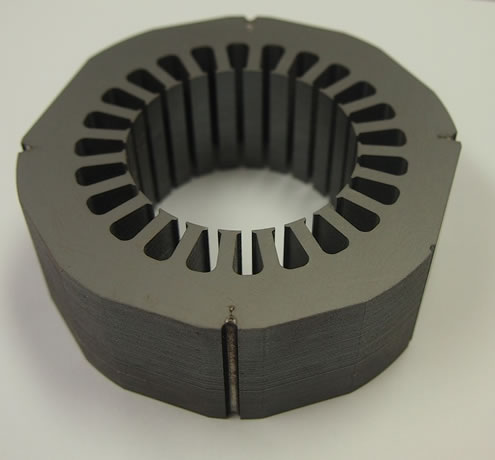

    レーザー加工製作事例

    材 質: 50H470
    サイズ: φ110
    厚み: 35 mm
    加工法: レーザー加工
    特 徴: 溶接にて固着

2、柔軟な社内体制

此木製作所では、モータコアの試作を長年続けてきており、社内の業務の大半を試作部門が占めています。設計の変更や、様々な要望などにお応えできるように、社内の体制を整えております。

3、短納期

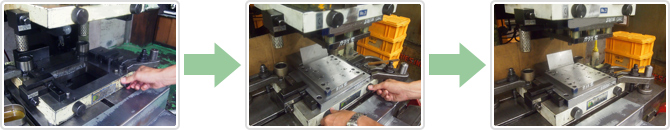

「QDC(クイック・ダイ・チェンジ)」による短納期化

※QDC…金型交換作業をワンタッチで素早く行うことができるシステム。

・金型の交換作業を効率化
・どのプレス機にも自由に金型の取付が可能
・金型毎に行っていたダイセットの製作が不要
・品種変更が容易にでき、多品種少量生産に対応


此木製作所では、QDCシステムを取り入れ社内標準化することで、小回りの利く企業を目指してきました。
お客様の「短納期」「多品種少量生産」に柔軟にお答えします!

電磁鋼板 社内在庫表

需要の多い電磁鋼板はほぼ手元在庫がそろっているため、すぐに加工に入れます。
過去最短では新規案件を3日目にお客様に納品した実績があります。

メーカー:新日鐵住金

20HX 35H 50H 50NC
1200 1300 250 300 360 440 310 400 470 600 700 800 1000 1300 FM

メーカー:JFEスチール

20JNEH 35JNE 35JN 50JN
1200 230 250 300 440 400 470 600 700 1300
